СТРУКТУРИРОВАННЫЕ КАБЕЛЬНЫЕ СЕТИ (СКС)
Структури́рованная ка́бельная систе́ма (СКС) — законченная совокупность кабелей связи и коммутационного оборудования, отвечающая требованиям соответствующих нормативных документов. Включает набор кабелей и коммутационных элементов, и методику их совместного использования, позволяющую создавать регулярные расширяемые структуры связей в локальных сетях различного назначения. СКС — физическая основа инфраструктуры здания, позволяющая свести в единую систему множество сетевых информационных сервисов
разного назначения: локальные вычислительные сети и телефонные сети, системы безопасности, видеонаблюденияи т. д.
СКС представляет собой иерархическую кабельную систему, смонтированную в здании или в группе зданий, состоящую из структурных подсистем. В состав СКС входят такие элементы, как главный кросс (MC), кабель магистральной подсистемы первого и второго уровня, промежуточные кроссы (IC), горизонтальные кроссы (HC) и кабели горизонтальной подсистемы, а также консолидационные точки (CP), многопользовательские телекоммуникационные розетки (MuTOA или MuTO) и телекоммуникационные розетки (TO) и другие. Система может быть построена на основе медных или оптических кабелей, все элементы СКС интегрируются в единый комплекс (систему) и эксплуатируются согласно определённым правилам.
Коммутационная панель (кросс-пане́ль, патч-пане́ль) — одна из составных частейструктурированной кабельной системы (СКС). Представляет собой панель с множеством соединительных разъёмов, расположенных на лицевой стороне панели. На тыльной стороне панели находятся контакты, предназначенные для фиксированного соединения с кабелями, и соединённые с разъёмами электрически. Коммутационная панель относится к пассивному сетевому оборудованию.

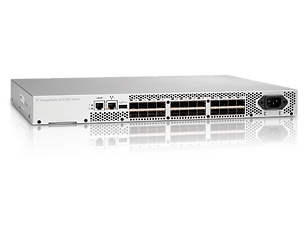

Сетевой коммутатор (жарг. свич от англ. switch — переключатель) — устройство, предназначенное для соединения нескольких узлов компьютерной сети в пределах одного или нескольких сегментов сети. Коммутатор работает на канальном (втором) уровнемодели OSI. Коммутаторы были разработаны с использованием мостовых технологий и часто рассматриваются как многопортовые мосты. Для соединения нескольких сетей на основе сетевого уровня служат маршрутизаторы (3 уровень OSI).
Маршрутиза́тор (проф. жарг. ро́утер) — специализированный сетевой компьютер, имеющий как минимум один сетевой интерфейси пересылающий пакеты данных между различными сегментами сети, связывающий разнородные сети различных архитектур, принимающий решения о пересылке на основании информации о топологии сети и определённых правил, заданныхадминистратором. Маршрутизатор работает на более высоком «сетевом» уровне 3 сетевой модели OSI, нежели коммутатор (или сетевой мост) иконцентратор (хаб), которые работают соответственно на уровне 2 и уровне 1 модели OSI.
Защищённый телекоммуникационный шкаф — телекоммуникационный шкаф, для размещения и защитытелекоммуникационного оборудования (серверов, маршрутизаторов, коммутаторов, модемов, телефонных станций, элементов оптических кроссовых систем) в местах общего доступа — коридорах, чердаках, лестничных клетках подъездов, подвалах — где возможно хищение, повреждение или подмена оборудования посторонними лицами.
Телекоммуникационная розетка - такие розетки называют RJ-45 или, более правильно, "8P8C" - 8 посадочных мест с 8 же контактами. Современные розетки этого типа выполняются либо накладными (обычно параллелепипед с одним или несколькими отверстиями в торце), либо для встраивания в стену (отдельно, либо в составных изделиях).
В офисных зданиях для упрощения разводки иногда применяют как для телефонов, так и для компьютеров, исключительно розетки 8p8c, которые потом подсоединяются на кросс-панели в серверной комнате либо к компьютерной сети, либо к телефонной сети, исходя из потребностей фирмы.

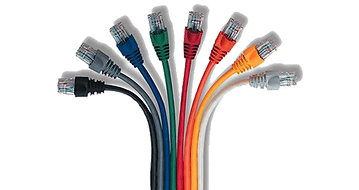

Кабель категории 5 (Cat. 5) — тип кабеля для передачи сигналов, состоящий из 4-х витых пар. Используется в структурированных кабельных системах для компьютерных сетей, таких как Ethernet. Кабельный стандарт предоставляет производительность до 100 MHz и подходит для 10BASE-T, 100BASE-TX (Fast Ethernet), и 1000BASE-T (Gigabit Ethernet). Он также используется для телефонии и передачи видео-сигналов.
Кабель терминируется модульным разъемом RJ45 или на патч-панели. Большинство кабелей 5-й категории являются неэкранированными. Для борьбы с помехами используют только свойства витой пары при передаче дифференциальных сигналов. Спецификация на категорию 5 была обновлена категорией 5e (от англ. enhanced — расширенная).

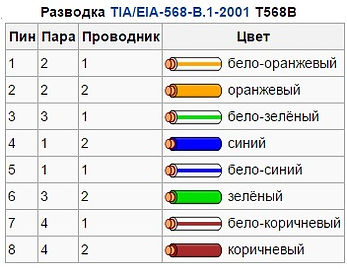

Спецификация для кабеля категории 5 была определена в ANSI/TIA/EIA-568-A, с уточнением в TSB-95.[3] В этих документах указаны характеристики и требования к испытаниям на частотах до 100 МГц. Типы кабелей, типы разъемов и кабелей топологии определяются TIA/EIA-568-B. Кабель разводится по любой схеме: T568A или T568B. Обе схемы работают одинаково хорошо и могут использоваться беспорядочно, при условии, что одна схема используется для обоих концов кабеля. Почти всегда контакты разъёмов 8P8C, часто называемые RJ-45, используются для подключения кабеля категории 5. Стандарт USOC/RJ-61 используется для многоканальных телефонных соединений.
